Эксплуатационная документация (ЭД) — это не формальность и не дополнительный комплект бумаг, а основа безопасного и корректного использования изделия на протяжении всего его жизненного цикла.
От качества ЭД напрямую зависят:
- безопасность эксплуатации оборудования;
- корректность обслуживания и ремонта;
- снижение числа ошибок операторов;
- минимизация простоев и аварийных ситуаций.
На практике отсутствие актуальной эксплуатационной документации или использование устаревших версий приводит к серьёзным последствиям — от отказов оборудования до производственных инцидентов.
Что такое эксплуатационная документация
Эксплуатационная документация – это часть конструкторской документации по ГОСТ Р 2.601-2019, содержащая сведения, необходимые для правильной эксплуатации изделия: описание конструкции, принципа работы, технических характеристик, а также правила использования, обслуживания и ремонта.
В отличие от общей технической документации, которая охватывает весь жизненный цикл изделия (проектирование, производство, контроль), эксплуатационная документация относится исключительно к стадии применения изделия.
ЭД используется для:
- промышленного оборудования;
- приборов и устройств;
- программного обеспечения;
- комплектующих и узлов.
Разработкой эксплуатационной документации обычно занимается разработчик изделия или технический писатель совместно с инженерами и службой эксплуатации.
Виды эксплуатационных документов
Каждый документ в составе ЭД решает свою задачу. Одни документы дают пользователю общую картину, другие помогают установить изделие, третьи фиксируют его состояние, а четвертые нужны для обслуживания и ремонта. Вместе они образуют комплект документов, который охватывает весь жизненный цикл изделия – от поставки до вывода из эксплуатации.
Базовый состав по ГОСТ Р 2.601–2019
В таблице приведен обзор документов, входящих в комплект ЭД. Эта таблица полезна не только как перечень, но и как ориентир при планировании комплекта.
| Документ | Обозначение | Назначение |
| Руководство по эксплуатации | РЭ | Основной документ пользователя: описание работы изделия, безопасность, эксплуатация и обслуживание |
| Инструкция по монтажу | ИМ | Установка, сборка, подключение и ввод в эксплуатацию |
| Паспорт | ПС | Основные характеристики, гарантийные сведения, подтверждение соответствия |
| Формуляр | ФО | История эксплуатации: ремонты, проверки, модификации |
| Этикетка | ЭТ | Краткие идентификационные данные изделия (маркировка, серийный номер) |
| Каталог деталей и сборочных единиц | КДС | Состав изделия и информация для заказа запасных частей |
| Ведомость ЗИП | ЗИ | Перечень запасных частей, инструмента и принадлежностей |
| Инструкция по техническому обслуживанию | ИО | Регламент обслуживания, проверки и поддержание работоспособности |

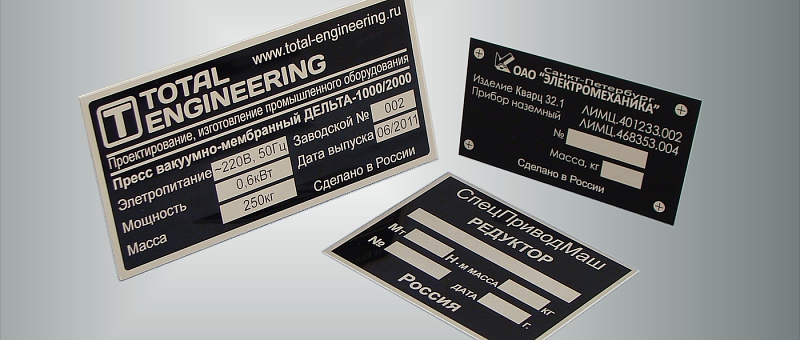

Пример этикеток (шильдиков) с паспортными данными, закрепляемых на оборудовании:
Этикетка предназначена для идентификации изделия и содержит базовые сведения: наименование, тип (марку), серийный или заводской номер и другие маркировочные данные.
Эти сведения позволяют однозначно сопоставить конкретный экземпляр изделия с его эксплуатационной документацией, включая паспорт и руководство по эксплуатации.
Этикетка обеспечивает связь между физическим изделием и его цифровым или бумажным комплектом документации в системе ЭД.
Система эксплуатационной документации
Система эксплуатационной документации представляет собой логически связанный комплект документов, обеспечивающий полное сопровождение изделия в процессе эксплуатации.
Каждый документ системы выполняет строго определённую функцию и не дублирует другие элементы комплекта. В совокупности они формируют единое информационное пространство изделия.
В структуре системы ЭД выделяются следующие функциональные группы:
- документы, описывающие устройство и правила эксплуатации (РЭ);
- документы для ввода в эксплуатацию (ИМ);
- документы для технического обслуживания (ИО);
- документы учёта состояния изделия (ФО);
- документы состава и снабжения (КДС, ЗИ).
Состав системы эксплуатационной документации определяется ГОСТ Р 2.601–2019 и зависит от сложности изделия, условий применения и требований заказчика.
Жизненный цикл системы включает этапы разработки, согласования, выпуска, эксплуатации, актуализации и архивирования.
Разработка эксплуатационной документации
Разработка эксплуатационной документации представляет собой процесс преобразования инженерных данных в структурированные эксплуатационные материалы, обеспечивающие безопасное и корректное использование изделия.
Сбор исходных данных
Базой для разработки являются конструкторская документация, технические характеристики изделия, результаты испытаний и требования к условиям эксплуатации.
Для программных продуктов дополнительно учитываются сценарии использования, системные ограничения и требования к обновлению.
Определение состава комплекта
Состав ЭД определяется на основе сложности изделия и модели его эксплуатации.
Минимальный комплект включает базовые документы (например, РЭ и ПС).
Расширенный комплект формируется для сложных изделий и включает инструкции по монтажу, обслуживанию, учёту и сопровождению.
Написание, структура и оформление
Содержание эксплуатационных документов формируется на основе принципа однозначности.
Для всех документов системы используется единая терминология и единый стиль описания операций.
Цель данного подхода — исключение неоднозначной трактовки действий пользователя и обеспечение повторяемости процедур.
Обязательным элементом оформления является «синяя рамка». На профессиональном жаргоне ее часто называют «форматкой». Это обязательный элемент любого конструкторского документа. Он содержит все необходимые графы для обозначения документа, подписей, дат, инвентарных номеров и истории изменений.
Иллюстрации и таблицы
Графические материалы являются функциональной частью эксплуатационной документации.
Они используются для:
- отображения структуры изделия;
- описания монтажных операций;
- визуализации параметров и режимов работы;
- сопровождения процедур обслуживания.
Согласование и проверка
Документация проходит нормоконтроль и техническое согласование с ответственными подразделениями.
После утверждения документы получают статус действующих и включаются в комплект эксплуатационной документации изделия.
Оформление эксплуатационной документации
Оформление ЭД регламентируется ГОСТ Р 2.610–2019 и определяет требования к структуре, представлению и оформлению информации.
Документ должен содержать:
- фиксированную структуру разделов;
- нумерацию страниц и элементов;
- основную надпись по ЕСКД;
- унифицированное оформление таблиц и иллюстраций.
Типовая структура руководства по эксплуатации включает:
назначение изделия, описание конструкции и принципа действия, меры безопасности, порядок эксплуатации, техническое обслуживание и возможные неисправности.
Контроль и актуализация
Эксплуатационная документация требует поддержания актуальности на протяжении всего жизненного цикла изделия.
Изменения фиксируются через извещения об изменении (ИИ), которые содержат описание корректировок, основание их внесения и идентификатор версии документа.
Ответственность за актуальность ЭД несёт разработчик или владелец документации.
Инструменты управления эксплуатационной документацией
Для работы с эксплуатационной документацией используют разные категории инструментов. Их выбор зависит от масштаба проекта, количества документов и требований к управлению версиями. Для одних задач достаточно текстового редактора, для других нужна полноценная система публикации, а для крупных проектов – интеграция с управлением конструкторской документацией.
| Категория | Примеры | Назначение |
| Платформы документации | Документерра, MadCap Flare | Создание, публикация и управление ЭД |
| Текстовые редакторы | MS Word, LibreOffice | Подготовка базовых документов, простое редактирование и выпуск печатных версий. |
| XML/DITA-редакторы | Oxygen XML | Структурированная документация и повторное использование контента |
| PDM/PLM-системы | Lotsia PDM, ЛОЦМАН:PLM | Связь документации с изделием и версиями |
Для небольшого проекта часто достаточно текстового редактора и понятной структуры файлов. Для сложного изделия лучше использовать платформу, где есть версионность, совместная работа и управляемый выпуск документов.
Документерра подходит для случаев, когда ЭД нужно не только создавать, но и публиковать в электронном виде и регулярно обновлять: например, онлайн-руководства по эксплуатации, доступные операторам или сервисным инженерам. Платформа обеспечивает централизованную работу с контентом, контроль версий и совместное редактирование. Для управления полным комплектом конструкторской документации и связи с изделием используют PDM/PLM-системы.
* * *
Эксплуатационная документация является критическим элементом жизненного цикла изделия и определяет условия его безопасной и корректной эксплуатации.
Качество ЭД напрямую влияет на надёжность эксплуатации, снижение ошибок и эффективность технического обслуживания.
ЧаВо
Эксплуатационная документация (ЭД) — это комплект документов, содержащих сведения, необходимые для правильного использования, обслуживания, ремонта и контроля состояния изделия на этапе эксплуатации.
ЭД является частью конструкторской документации по ГОСТ Р 2.601–2019 и обеспечивает пользователя информацией о конструкции изделия, принципе работы, правилах эксплуатации и технического обслуживания.
Эксплуатационная документация нужна для обеспечения безопасной и корректной работы изделия на протяжении всего жизненного цикла.
Она позволяет:
— правильно установить и ввести оборудование в эксплуатацию;
— выполнять обслуживание и ремонт по установленным правилам;
— снизить количество ошибок операторов;
— обеспечить контроль технического состояния изделия;
— сократить простои и риск аварийных ситуаций.
Техническая документация охватывает весь жизненный цикл изделия: разработку, производство, испытания, контроль и эксплуатацию.
Эксплуатационная документация относится только к этапу применения изделия и предназначена прежде всего для пользователей, операторов, сервисных специалистов и эксплуатационных служб.
Обычно разработкой ЭД занимается разработчик изделия совместно с инженерами-конструкторами, технологами, специалистами по эксплуатации и техническими писателями.
При создании сложного оборудования технический писатель отвечает за структуру, понятность и оформление документации, а инженеры предоставляют технические данные и проверяют корректность информации.
Да. Любые изменения конструкции, программного обеспечения или состава изделия должны отражаться в эксплуатационной документации.
После модернизации необходимо проверить соответствие документов фактическому состоянию изделия и при необходимости выпустить новые версии.
