Слово «карта» в профессиональной среде обозначает принципиально разные документы в зависимости от контекста. Для технолога — это технологическая карта: нормативный документ, регламентирующий порядок операций и режимы обработки. Для конструктора — карта конструкторской документации, то есть перечень чертежей и спецификаций, составляющих комплект изделия. Для технического писателя или менеджера продукта — карта документации, определяющая структуру контента, распределение ответственности и приоритеты.
Что объединяет все «карты» в документации
При всём различии карта в контексте документации всегда решает одну задачу: превращает хаос в структуру. Технологическая карта структурирует производственный процесс. Карта конструкторской документации структурирует комплект документов на изделие. Карта документации структурирует информационное пространство портала или руководства.
Во всех трёх случаях карта — это не сам контент, а его организующий каркас: что существует, в каком порядке, в каких отношениях между собой. Это и делает её рабочим инструментом управления, а не украшением.
Технологическая карта: производственно‑технологическая документация
Определение и место в системе
Технологическая карта — первичный технологический документ, входящий в состав производственно-технологической документации по системе ЕСТД (Единая система технологической документации). Нормативная база — комплекс стандартов серии ГОСТ 3.1ХХХ.
Технологическая карта относится к производственной документации — документам, описывающим как изготавливается изделие. Это принципиальное отличие от конструкторской документации (описывает что изготавливается) и эксплуатационной (описывает как использовать).
| Характеристика | Описание |
| Система | ЕСТД — Единая система технологической документации |
| Тип документации | Производственно-технологическая |
| Отвечает на вопрос | Как изготавливать изделие? |
| Нормативная база | Серия стандартов ГОСТ 3.1ХХХ |
В отличие от рабочих инструкций оператора, технологическая карта нередко имеет юридическую и бухгалтерскую значимость: на её основе рассчитывают нормы времени, планируют загрузку цехов, обосновывают технологические решения при сертификации.
Виды технологических карт
В ЕСТД выделяют несколько видов:
Маршрутная карта (МК) — описывает маршрут движения изделия по операциям и рабочим местам. Применяется для простых процессов или как сводный документ для сложных.

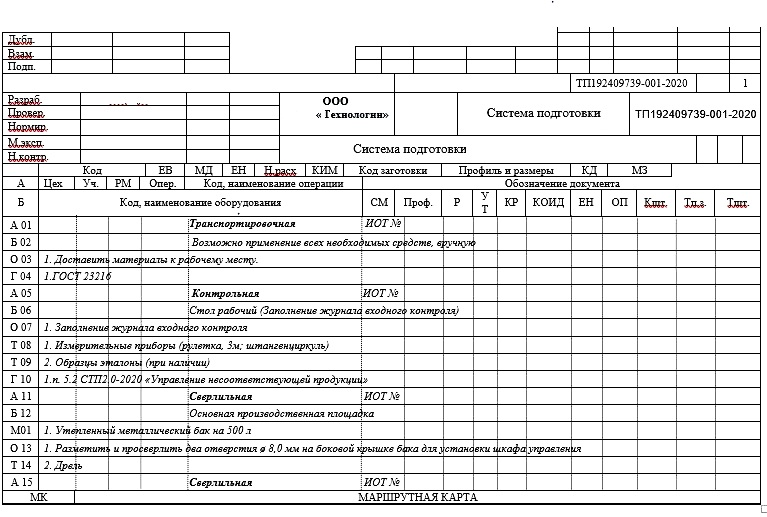

Маршрутная карта, оформленная по ГОСТ 3.1118-82. Показана последовательность операций (доставить материалы к рабочему месту, заполнение журнала входного контроля, разметить и просверлить отверстия). Указаны типы операций (транспортировочная, контрольная, сверлильная)
Операционная карта (ОК) — подробное описание одной конкретной операции: инструменты, режимы работы, контрольные параметры. Разрабатывается для критически важных операций.

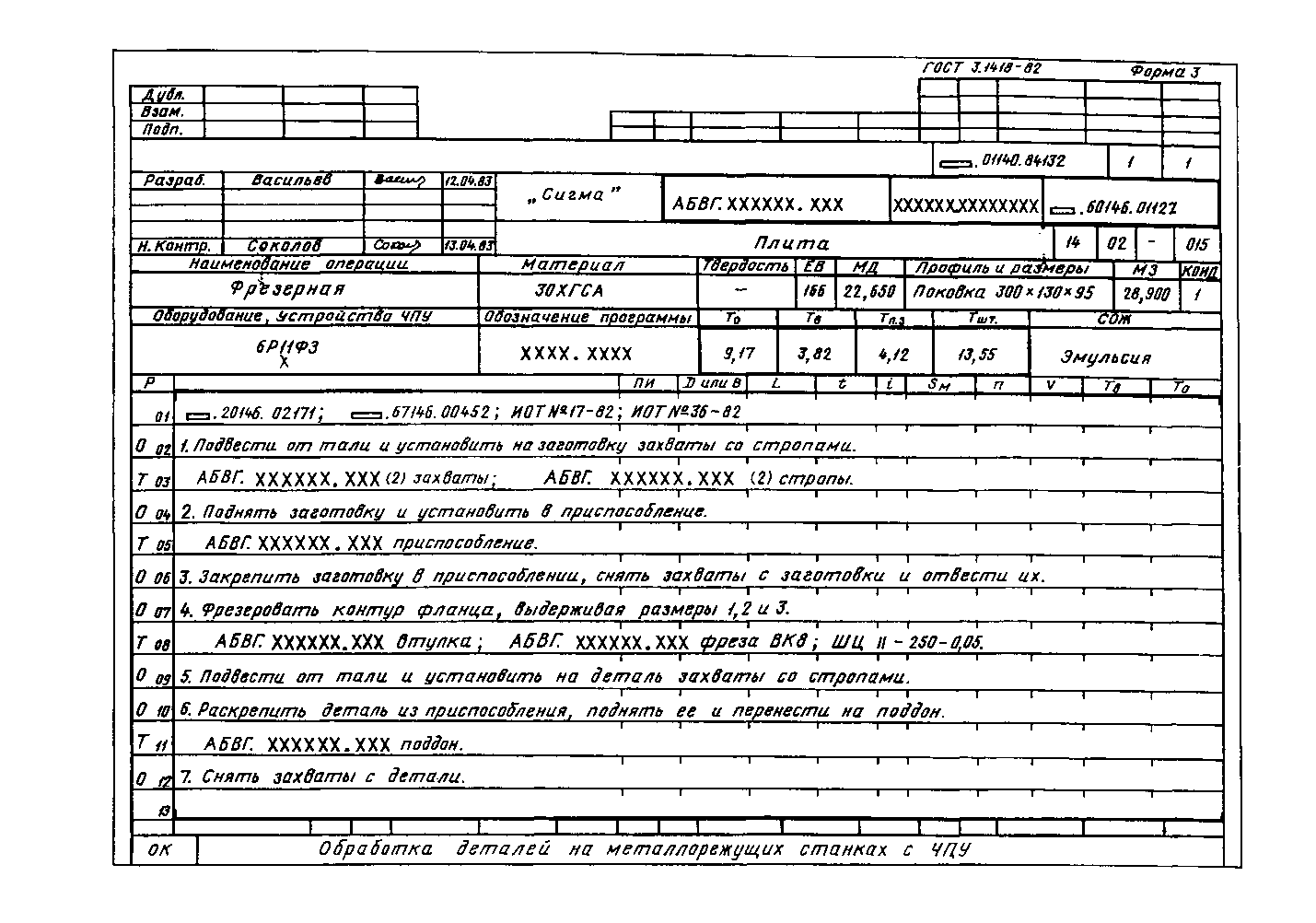

Пример оформления операционной карты при обработке деталей на металлорежущих станках с ЧПУ
Карта эскизов (КЭ) — графические иллюстрации к операциям: схемы, чертежи, изображения оборудования в рабочем положении. Графика удобнее текстовых описаний там, где важна пространственная ориентация.

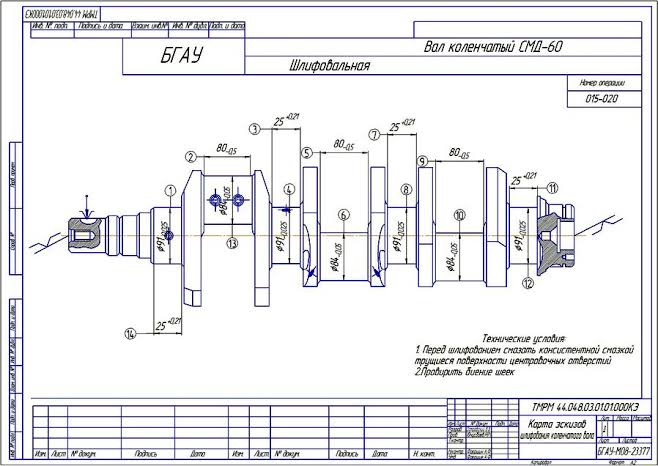

Пример оформления карты эскизов
Карта типового технологического процесса — для унифицированных процессов, применяемых к группе изделий.
Все виды оформляются на стандартных бланках с основными надписями (штампами) по требованиям ЕСТД.
Что содержит технологическая карта
Стандартный состав (основные поля):
- Общая информация — наименование операции, код изделия, номер карты, версия, автор.
- Последовательность переходов — пошаговый алгоритм выполнения операции.
- Оборудование и оснастка — конкретные модели, конфигурации, инструменты.
- Режимы обработки — скорость, подача, температура, давление, глубина резания.
- Нормы времени — как рассчитывается время на операцию.
- Контроль качества — точки контроля, методы измерений, критерии приёмки.
При интеграции технологической карты в эксплуатационную документацию убедитесь, что термины и параметры совпадают с КД — это сократит число изменений в документах после ввода изделия в производство.
Карта конструкторской документации: состав комплекта по ЕСКД
Что означает «карта» в ЕСКД
В системе ЕСКД (Единая система конструкторской документации) термин «карта» в названиях документов встречается в нескольких значениях. Когда люди ищут «карту конструкторской документации», они чаще всего имеют в виду полный перечень и состав конструкторских документов на изделие — то есть комплект КД.
Центральный документ комплекта — ведомость, которую одновременно используют инженерная группа, отдел закупок, производство и техподдержка. На её основании формируют номенклатуру материалов, определяют список покупных частей и планируют сопровождение изделия.
Состав конструкторской документации по ГОСТ 2.102
| Документ | Назначение |
| Чертёж детали | Геометрия, размеры, материал, шероховатость |
| Сборочный чертёж | Устройство и взаимное расположение составных частей |
| Спецификация | Состав сборочной единицы, комплекта, комплекса |
| Схема | Составные части изделия и связи между ними |
| Технические условия (ТУ) | Требования к изделию, правила приёмки, методы контроля |
| Технический паспорт | Технические характеристики, гарантии, условия хранения |
| Пояснительная записка | Описание устройства, принципа работы, расчётные данные |
Состав комплекта КД для конкретного изделия определяется на стадии разработки и фиксируется в ведомости документов.
Чем КД отличается от ТД и ЭД
Конструкторская документация отвечает на вопрос «что создаётся» — фиксирует геометрию, материалы и состав изделия. Технологическая — «как создаётся»: операции, режимы, оснастка. Эксплуатационная — «как использовать»: эксплуатация, обслуживание, ремонт.
На практике это означает цепочку зависимостей. Любое изменение в КД — например, перенос крепёжного отверстия или замена сплава — автоматически требует пересмотра технологических карт (меняются режимы резания или последовательность сборки) и актуализации эксплуатационной документации (новая геометрия влияет на доступ к узлам и периодичность регулировок). Поэтому каждый раздел ЭД должен содержать прямые ссылки на конкретные чертежи КД и номера технологических операций из ТД — это позволяет быстро проверить цепочку «изменили чертёж → проверили техпроцесс → актуализировали инструкцию».
Карта документации: инструмент планирования в техническом писательстве
Что такое карта документации
В техническом писательстве карта документации (documentation map, карта контента, content map) — это инструмент планирования: визуальная или табличная схема, которая показывает что войдёт в документацию, для кого предназначен каждый раздел и в каком порядке материалы связаны между собой.
Это не сам документ — это план документов. Карта создаётся до написания и помогает команде договориться о структуре, объёме и приоритетах. В отличие от технологической карты или конструкторской документации, карта документации — не нормативный документ. Это рабочий артефакт команды, формат которого выбирается свободно.
Зачем нужна карта документации
Без карты большие проекты разваливаются: одни разделы пишутся дважды, другие не пишутся вообще, аудитория и цели каждого раздела понимаются по-разному разными авторами. Несколько конкретных примеров:
- Команда выпускает продукт без инструкций по установке — поддержка завалена обращениями. С картой обязательный раздел «Установка» стоит в плане с приоритетом и уходит в спринт.
- Разная терминология в руководстве администратора и в справке продукта. Карта включает ссылку на глоссарий и ответственного за единое терминологическое поле.
- Непонятен объём работ. В ячейке «оценка объёма» указываются количество страниц и часы на разработку — до первого черновика.
Форматы карты документации
Единого стандарта нет — команды выбирают формат под задачу:
Таблица (Google Sheets, Excel) — самый простой вариант: строки — разделы, столбцы — аудитория, цель, приоритет, автор, статус. Удобна для небольших проектов и согласования.
Иерархическая схема (sitemap) — дерево разделов и страниц. Показывает структуру навигации и вложенность. Удобна для порталов документации.
Ментальная карта (mind map) — свободная схема связей между темами. Используется на этапе первичного планирования, когда структура ещё не устоялась.
Дорожная карта (documentation roadmap) — план разработки документации во времени: что выходит на какой стадии продукта. Используется в agile-командах.
Если документация хранится в CMS (Confluence, Документерра), удобно использовать встроенные структуры страниц и метаданные — иерархия строится прямо в рабочей среде.
Что включает карта документации
Минимальный набор элементов:
- название раздела или страницы
- тип контента (руководство, справочник, туториал, FAQ)
- целевая аудитория
- приоритет (критично для запуска / можно позже)
- ответственный автор
- статус (в плане / в работе / готово / устарело)

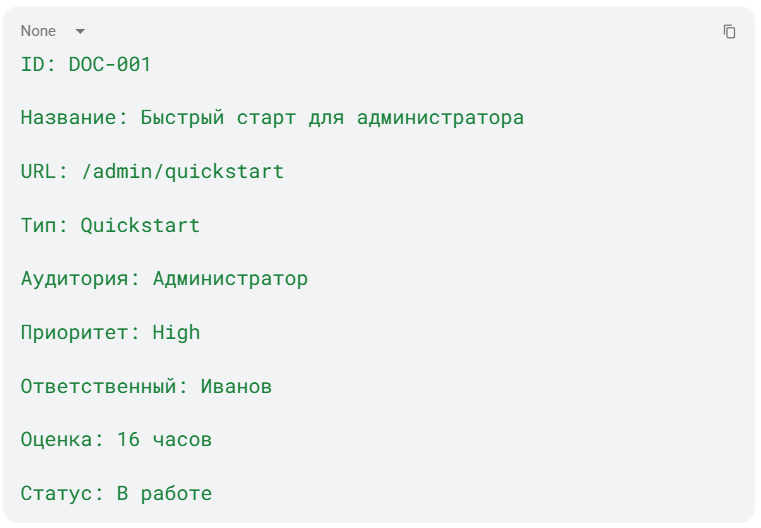

Пример заполненной записи:
Как три типа карт связаны между собой
На первый взгляд технологическая карта, состав конструкторской документации и карта документации — совершенно разные вещи. Но логика у них одна: каждая превращает неструктурированный массив информации в управляемую систему.
Технологическая карта говорит: вот последовательность операций, вот параметры, вот контроль — производство воспроизводимо и предсказуемо. Состав конструкторской документации говорит: вот все документы на изделие, ничего не потеряно, всё версионировано. Карта документации говорит: вот все разделы, вот аудитория, вот приоритеты — команда работает согласованно.
Три карты не существуют изолированно — они пересекаются в реальной работе. Технологическая карта опирается на КД, потому что нельзя описать сборку без чертежей деталей. Карта документации использует оба источника: разделы по установке и обслуживанию берут данные из технологических карт, описания устройства — из КД. Получается цепочка: конструктор описывает «что» и «из чего», технолог — «как делать», технический писатель — «как пользоваться и обслуживать».
Инструменты для работы с картами документации
Производственно-технологические карты (ЕСТД): оформляются в специализированных CAD/PDM-системах — КОМПАС, Лоция PDM, АСКОН — или в текстовых редакторах по стандартным бланкам серии ГОСТ 3.1ХХХ. При возможности экспортируйте ключевые поля в CSV или XML для автоматической передачи в аналитические системы.
Конструкторская документация (ЕСКД): ведётся в CAD-системах (КОМПАС-3D, AutoCAD, SolidWorks) с интеграцией в PDM/PLM. Полезно настроить скрипты для генерации ведомостей комплектности и их экспорта в читаемые форматы для смежных отделов.
Карта документации (планирование):
| Инструмент | Когда использовать |
| Google Sheets / Excel | Простые проекты, фильтрация, интеграция с таск-менеджером |
| Miro / Mural | Воркшопы, визуальное согласование, brainstorming |
| Документерра | Иерархия страниц и проектов строится в рабочей среде — карта документации встроена в инструмент |
| Confluence | Совместная работа, версионирование |
| Jira / Trello | Связь строк карты с задачами, контроль статусов |
* * *
«Карта» в документации — это всегда про управляемость. Не важно, говорите ли вы о технологической карте на производстве, о составе конструкторской документации или о плане информационной архитектуры: в каждом случае карта — это способ зафиксировать структуру до того, как начнётся работа, и ориентироваться в ней в процессе.
Термины разные, системы стандартов разные, аудитория разная — но потребность одна: понимать что существует, в каком порядке и для чего.
ЧаВо
Нет. Технологическая карта — формализованный документ ЕСТД с обязательными реквизитами, бланком и штампами. Технологическая инструкция — более свободный формат, который описывает методы выполнения работ, но не привязан к конкретной операции или изделию. Карта привязана к конкретному технологическому процессу, инструкция может быть общей для группы процессов.
Никаких нормативных требований нет — карта документации не регулируется ГОСТами. Но без неё в проектах с несколькими авторами и форматами публикации почти неизбежно появляются дублирующие разделы, пропущенные темы и несогласованная терминология. Чем больше проект — тем выше цена отсутствия карты.
Спецификация — это конструкторский документ, перечисляющий состав конкретной сборочной единицы: детали, покупные изделия, стандартные изделия. Ведомость комплекта КД — это перечень самих конструкторских документов на изделие: какие чертежи, схемы, ТУ входят в комплект. Спецификация описывает состав изделия, ведомость — состав документации на него.
Да, и это удобнее, чем держать её отдельно в таблице. В Документерре иерархия страниц и разделов фактически и является картой документации — структура видна в дереве проекта, а статусы и метаданные можно добавлять через свойства страниц. Это исключает рассинхронизацию между планом и реальной структурой.
Зависит от степени расхождения форматов. Если онлайн-версия и PDF отличаются несколькими блоками — достаточно одной карты с пометкой формата для каждого раздела. Если форматы принципиально разные по структуре и аудитории — лучше вести отдельные карты и явно фиксировать зависимости между ними.
При каждом значимом изменении: новый раздел, смена ответственного, изменение статуса или приоритета, выход новой версии продукта. Карта, которая не обновляется, быстро становится источником ложной уверенности — хуже, чем её отсутствие.
Нет. Маршрутная карта (МК) — технологический документ ЕСТД, описывающий последовательность операций изготовления изделия с указанием оборудования, норм времени и контрольных точек. Маршрутный лист — производственный документ, который сопровождает изделие по цеху и фиксирует фактическое прохождение операций. МК — план, маршрутный лист — факт.
