Руководство по техническому обслуживанию: что это, что включает и как составить

Оборудование выходит из строя, а сервисный инженер не знает, какие регламентные работы должны были быть выполнены и когда. Производитель не может доказать, что гарантийные условия соблюдались, — журнал обслуживания либо не велся, либо велся кое-как. Новый техник берётся за наладку и не понимает, с чего начать: инструкции разбросаны по разным источникам или их вовсе нет. Простой растягивается на дни, гарантийный спор — на недели.

Руководство по техническому обслуживанию (РТО) предотвращает все эти ситуации. Это документ о порядке технического обслуживания изделия: какие регламентные работы нужны, с какой периодичностью, какими инструментами, в каких пределах параметров и как диагностировать неисправность.

Хорошее РТО написано конкретно, снабжено иллюстрациями, соответствует регламентам и обновляется при каждом изменении изделия. Такой документ сокращает время обучения новых сотрудников и служит доказательством в гарантийных спорах. Компании, которые вкладываются в качественную сервисную документацию, получают меньше претензий и быстрее решают проблемы клиентов.

Что такое руководство по техническому обслуживанию

Руководство по техническому обслуживанию (РТО) — документ о порядке технического обслуживания изделия: регламентные работы, их периодичность, нужные инструменты, допустимые параметры, процедуры диагностики и устранения неисправностей. Им пользуются оператор, инженер техобслуживания, наладчик: любой, кто отвечает за работоспособность оборудования.

В России такие документы регулируют два стандарта. ГОСТ 2.601-2019 «Единая система конструкторской документации. Эксплуатационные документы» устанавливает виды и требования к эксплуатационным документам на оборудование. ГОСТ 19.508-79 «Единая система программной документации. Руководство по техническому обслуживанию» — более узкий: он касается тестовых и диагностических программ, применяемых при обслуживании технических средств, а не документации на любое ПО. Соблюдение этих стандартов нужно для сертификации, прохождения проверок и защиты позиции в гарантийных спорах.

РТО легко перепутать с руководством по эксплуатации и руководством по ремонту, хотя у каждого свой адресат и своя задача.

РЭ отвечает на вопросы «как включить», «как переключить режим», «что делать при аварийной остановке». РТО — «что делать ежедневно, еженедельно, ежемесячно», «когда менять расходники», «какие параметры контролировать». Руководство по ремонту нужно, когда оборудование уже вышло из строя и требует разборки и замены узлов.

Виды руководств по обслуживанию

Формат руководства зависит от типа изделия и аудитории — общее название для всей этой группы документов — инструкции и руководства по обслуживанию, а конкретный вид выбирают под задачу.

Руководство по техническому обслуживанию оборудования — для станков и производственных линий: регламентные работы, диагностика, замена расходников, требования безопасности, таблицы периодичности. На практике этот же документ часто называют короче — руководство по обслуживанию оборудования, — и это не другой документ, а то же самое РТО применительно к конкретному станку или линии.

Руководство по обслуживанию системы — для IT-систем и ПО: мониторинг, обновления, резервное копирование, восстановление после сбоев. Обычно включает скрипты, конфигурационные файлы, чек-листы проверок.

Руководство по гарантийному обслуживанию — условия гарантии, что в неё входит, порядок обращения в сервис. Часто идёт в паре с РТО как подтверждение соблюдения условий.

Руководство по организации технического обслуживания — не операции, а система ТО целиком: периодичность, ответственность, документирование. Адресат — руководитель сервисной службы, а не техник у станка.

Руководство по качеству обслуживания — стандарты и метрики для аудита сервисных работ.

Компании либо сводят всё это в один комплексный документ, либо разделяют по аудиториям: инженеру у станка не нужен раздел про метрики качества обслуживания, а руководителю сервисной службы не нужны моменты затяжки болтов. Выбор зависит от сложности оборудования, требований заказчика и того, сколько разных ролей реально пользуется документом.

Что включает руководство по техническому обслуживанию

Введение и область применения. На какое изделие распространяется документ, для кого предназначен, какие сокращения используются. Здесь же — версия документа, дата выпуска, история изменений.

Меры безопасности. Требования к квалификации персонала, СИЗ (очки, перчатки, спецодежда), запрещённые действия — например, работа в одежде с длинными рукавами рядом с движущимися частями. Отдельно — процедуры блокировки и изоляции источников энергии перед началом работ: электробезопасность, отключение приводов, снятие остаточного давления в пневматических и гидравлических системах. Этот раздел проверяют в первую очередь при аудите документа — от него зависит, будет ли инженер травмирован при выполнении инструкции.

[СКРИНШОТ: схема точки блокировки оборудования перед проведением ТО]

Технические характеристики. Рабочие параметры, допуски, предельные значения — напряжение, давление, температура, вибрация. Это база для диагностики отклонений.

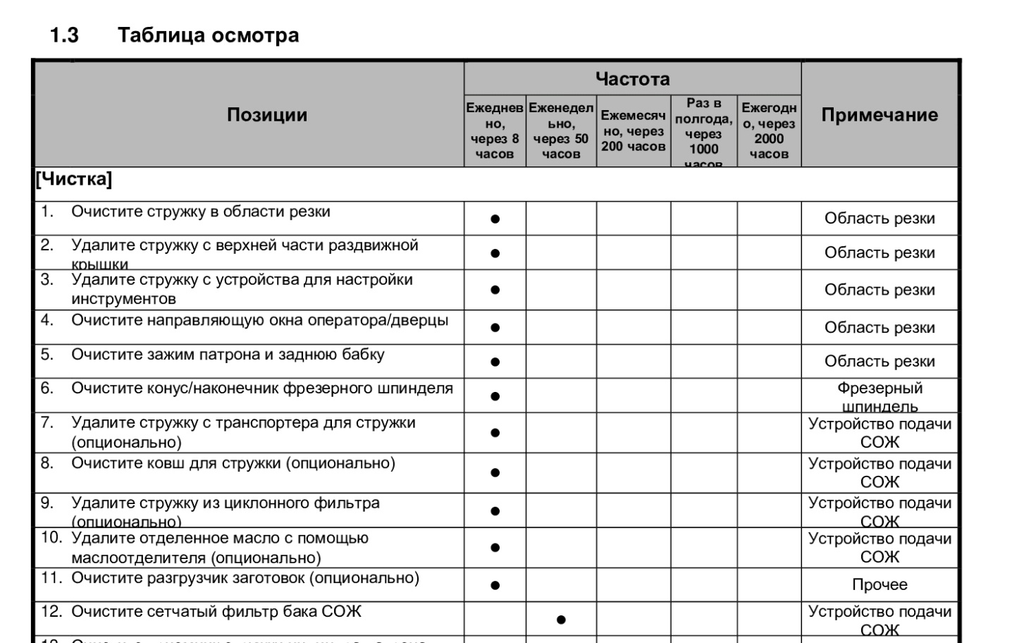

Периодическое обслуживание. Регламентные работы по графику: ежедневные, еженедельные, ежемесячные, годовые. Хорошо оформляется как чек-лист:

Диагностика и поиск неисправностей. Таблицы «симптом → причина → устранение». Иногда процедура расписывается пошагово — например, при переполнении ёмкости для стружки: остановить транспортер, разблокировать устройство поворотом против часовой стрелки, опорожнить ёмкость, заблокировать снова.

Замена расходных материалов и компонентов. Перечень расходников, периодичность замены, пошаговая процедура с иллюстрациями.

Инструмент и оснащение. Универсальные инструменты (гаечные ключи, отвёртки) и специальные приспособления, разработанные конкретно под это оборудование, — без них сервисный инженер попросту не сможет начать работу на объекте. Раздел позволяет подготовиться заранее, а не искать нужный ключ на месте.

Хранение и транспортировка. Условия хранения в нерабочем состоянии — температура, влажность, защита от пыли и вибрации, — а также правила консервации и расконсервации. Для тяжёлого оборудования раздел может включать подготовку фундамента, подключение питания и воздуха, снятие транспортировочных зажимов, выравнивание и финальный осмотр перед вводом в эксплуатацию.

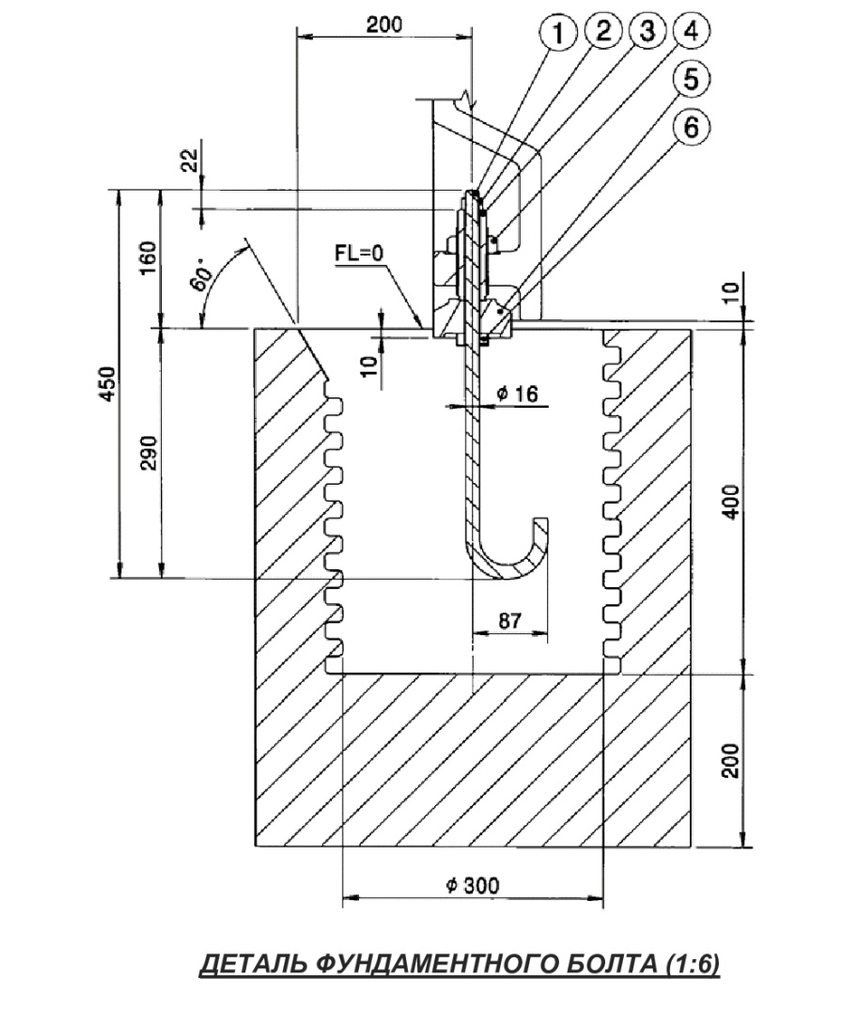

[СКРИНШОТ: деталировочный чертёж фундаментного болта]

Документирование. Формы журналов, акты, отметки о проведении ТО — то, что подтверждает соблюдение гарантийных условий.

Требования к содержанию и языку

Глаголы — в повелительном наклонении: «Проверьте», «Замените», «Убедитесь». Никаких двусмысленностей.

Конкретность важнее общих формулировок. Не «проверить уровень масла», а «уровень масла должен находиться между метками MIN и MAX на щупе». Не «убедитесь, что крепление надёжное», а «момент затяжки болтов — 25 Н·м». Не «осмотрите ремень на износ», а «замените ремень, если глубина трещин превышает 2 мм или видны нити корда».

Схемы, таблицы периодичности и фотографии точек обслуживания — обязательный элемент, а не украшение. Фотография должна показывать именно нужную точку, а не общий вид оборудования.

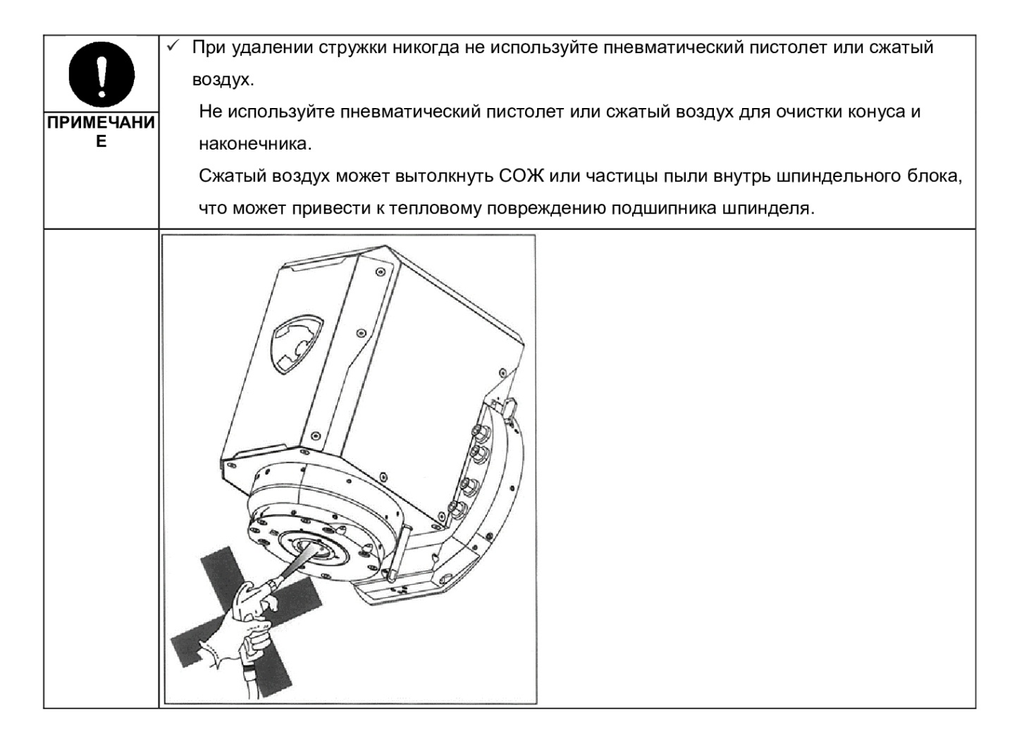

Предупреждения маркируются однозначно: ВНИМАНИЕ / ОСТОРОЖНО / ПРИМЕЧАНИЕ. Например:

ПРИМЕЧАНИЕ. Проводка от источника питания выполняется заказчиком. Период выдерживания бетона — более одного месяца. Параметры фундамента на чертеже — рекомендуемые значения; при плохом состоянии грунта нужна дополнительная проверка проектировщиком.

По ГОСТ 2.601-2019 обязательны титульный лист (наименование изделия, обозначение документа, организация-разработчик, даты выпуска и утверждения) и основная надпись на каждом листе с подписью разработчика и нормоконтролёра. Без этих реквизитов документ не пройдёт нормоконтроль и не будет принят как официальный эксплуатационный документ, даже если содержание технически верно.

Терминология — единая от начала до конца: если в начале документа «сервисный инженер», в середине не должно всплывать «техник» или «специалист» для того же человека. Числа — всегда с единицами измерения и точными допусками: «10 ± 0,5 мм», а не «около 10 мм».

Как разработать руководство по техническому обслуживанию: пошаговый процесс

Изучить изделие — конструкцию, принцип работы, слабые места, типовые неисправности. Источники: конструкторская документация, разговоры с разработчиками, наблюдение за работой оборудования, история сервисных обращений.

Собрать исходные данные — технические характеристики, нормы расхода, регламенты производителей комплектующих.

Определить аудиторию — квалификация персонала задаёт уровень детализации и число иллюстраций: высококвалифицированному специалисту подойдёт более сжатый текст, для персонала с невысокой квалификацией нужны подробные пошаговые инструкции и больше фотографий.

Выбрать структуру — по ГОСТ, если документ должен пройти сертификацию, или по внутреннему стандарту компании/заказчика, если такого требования нет.

Написать и проиллюстрировать — текст, схемы, таблицы периодичности.

Согласовать с инженерами и сервисными специалистами — проверка технической точности, фиксация замечаний.

Утвердить и зарегистрировать — нормоконтроль, подписи, номер документа в системе документооборота.

Поддерживать актуальность — обновлять при изменении конструкции или регламентов, назначить ответственного за актуализацию.

Пример структуры руководства по техническому обслуживанию

Пример руководства по обслуживанию для промышленного оборудования обычно выглядит так:

1. Введение

1.1. Назначение документа

1.2. Область применения

1.3. Термины и сокращения

2. Меры безопасности

2.1. Требования к квалификации персонала

2.2. Средства индивидуальной защиты

2.3. Запрещённые действия

2.4. Процедуры блокировки и изоляции

3. Технические характеристики и допустимые параметры

3.1. Рабочие параметры

3.2. Предельные значения

3.3. Допуски

4. Регламент технического обслуживания

4.1. Ежедневное ТО

4.2. Еженедельное ТО

4.3. Ежемесячное ТО

4.4. Годовое ТО

5. Диагностика неисправностей

5.1. Таблица симптомов и причин

5.2. Процедуры диагностики

5.3. Способы устранения

6. Замена расходных материалов

6.1. Перечень расходников

6.2. Периодичность замены

6.3. Процедуры замены

7. Инструмент и оснащение

7.1. Универсальный инструмент

7.2. Специальный инструмент

7.3. Контрольно-измерительные приборы

8. Хранение и транспортировка

8.1. Условия хранения

8.2. Правила перевозки

8.3. Консервация и расконсервация

9. Документирование результатов ТО

9.1. Формы журналов

9.2. Акты выполненных работ

9.3. Отчётность

Приложения: формы журналов, таблицы нормативов, схемы точек обслуживания.

Для IT-систем добавляются разделы о мониторинге и резервном копировании; для сложного промышленного оборудования — о вибрационном анализе и термографии.

Инструменты для создания и хранения РТО

Документерра поддерживает версионирование, совместную работу и разграничение доступа для разных групп пользователей — это удобно, когда с одним и тем же порталом работают инженеры ТО и отдел гарантийного обслуживания, а руководства по обслуживанию публикуются рядом с руководствами по эксплуатации и каталогами запчастей.

Для документов на нескольких языках или в нескольких форматах публикации (PDF, HTML, мобильное приложение) удобнее XML/DITA-подход. CAD/PDM-системы держат технические характеристики в связке с конструкторской документацией — важно там, где конструкция часто меняется. MS Word подходит для небольших компаний с редко обновляемыми документами по ГОСТ.

* * *

Хорошее руководство по техническому обслуживанию — рабочий инструмент сервисного инженера, а не документ для галочки. Оно написано конкретно, проиллюстрировано, структурировано по регламентам и обновляется при каждом изменении изделия.

Качество РТО напрямую отражает зрелость компании-производителя: меньше претензий, быстрее решённые обращения, выше доверие клиентов.
